Главная / Автоматика / Автоматика для откатных ворот / Автоматика для откатных ворот DEA LIVI 6N-CIS (комплект)

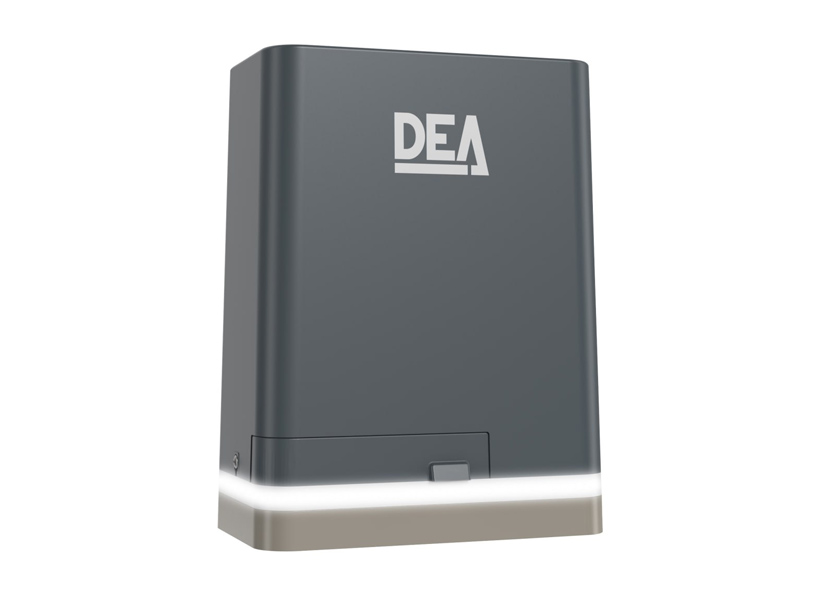

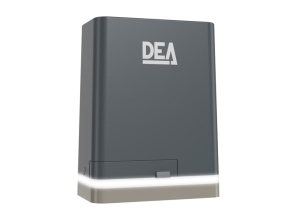

Автоматика для откатных ворот DEA LIVI 6N-CIS (комплект)

  • Производитель: DEA (Италия)
  • Установка: специалисты, прошедшие сертификацию DEA
  • Гарантия: 36 месяцев
В наличии
цену уточняйте
Дополнительные сервисы

Интенсивность использования: до 18 циклов в час. Блок управления NET 230N. С регулировкой усилия, скорости, замедления при открытии и закрытии. Режим "калитка", система обнаружения препятствий и ещё более 90 настраиваемых параметров.

Высококачественный стальной редуктор, низкотемпературная смазка (до -40 С).


Автоматический привод для откатных ворот LIVI 6NET

Привод откатных ворот LIVI 6N-CIS, пользуется большой популярностью в случаях автоматизации бытовых ворот. За относительно небольшую сумму мы получаем надёжный итальянский привод со стальным редуктором и самым широким функционалом, известным нам. Хороший запас мощности, рассчитанный на ворота массой до 600 кг, возможность настройки более 90 рабочих параметров, среди которых есть даже такие эксклюзивные, как управление освещением, электрозамком, светофорами, интеграция в любую систему СКУД и "умный дом", автоматическое закрытие после освобождения проезда и много других. Ни один из известных нам производителей автоматики не может похвастаться таким широким набором параметров в базовом комплекте автоматики для ворот. В случае необходимости реализации задумок выходящих за рамки открыть-закрыть ворота, автоматика многих других моделей, зачастую требует доукомплектации дополнительными, не самыми дешёвыми, аксессуарами.

Встроенный энкодер и фотоэлементы безопасности (входят в комплект) делают работу электропривода максимально безопасной. Блок управления рассчитывает, на основании данных с энкодера, усилие на каждом участке движения ворот и, в случае превышения этого усилия, например из-за препятствия движению ворот, происходит реверс. Фотоэлементы же не дадут закрыться воротам, пока в проезде будут находится: люди, транспорт или какие-либо предметы, которые возможно помешают свободному закрытию полотна ворот.

Комплектность


Комплектность привода для откатных ворот

Электропривод LIVI6N-CIS поставляется в бело-синей коробке. На каждой коробке указывается модель привода и дата производства. Указана страна производства - Италия. Имеется обязательная маркировка CE - соответствие Европейским нормам, EAC - соответствие нормам Таможенного союза.


Крепёжный комплект привода


Крепёжная пластина с возможностью точной регулировки: вверх-вниз, вперёд-назад. Ход регулировки примерно 20 мм.

Пара упоров, нажимающих на микровыключатели в крайних положениях движения ворот.



Комплект крепежей для монтажного основания, электропривода, упоров концевых выключателей.


Пульт управления электроприводомПульт управления электроприводом


Два двухканальных пульта с поддержкой роллинг-кода, работающих на частоте 433 MHz.


Фотоэлементы в комплекте


Пара фотоэлементов безопасности. Устанавливаются по краям проезда навстречу друг другу. Между фотоэлементами проходит инфракрасный невидимый невооружённому глазу луч. При пересечении луча электропривод перестаёт закрывать ворота во избежание придавливания.


Ключи разблокировки электропривода


В комплект автоматики для ворот также входит два ключа для системы разблокировки (перевода ворот в режим ручного передвижения). Ключи находятся под внешней крышкой электропривода. Они закреплены непосредственно на электродвигателе при помощи пластиковой стяжки.


Инструкция по установке и эксплуатации


В коробке с каждым приводом откатных ворот LIVI 6 NET вы всегда найдёте инструкцию на разных языках мира, включая русский. В руководстве подробно рассказывается о порядке механической установки привода, представлена схема подключения и подробно рассказано о порядке программирования. Несмотря на простоту подключения, вы всегда можете проконсультироваться по всем возникшим вопросам по телефону с нашим специалистом. А в случае необходимости, монтаж оборудования может осуществить квалифицированный мастер.


Точный расчёт усилия двигателя

Крутящий момент привода LIVI 6 NET точно контролируется энкодером. В момент программирования хода ворот и запоминания крайних положений хода, блок управления запоминает прилагаемое усилие на каждом участке движения ворот (момент страгивания, разгон и прочее), это позволяет точно контролировать усилие развиваемое приводом в каждый момент времени. Как результат - высокий уровень безопасности и достаточное усилие.

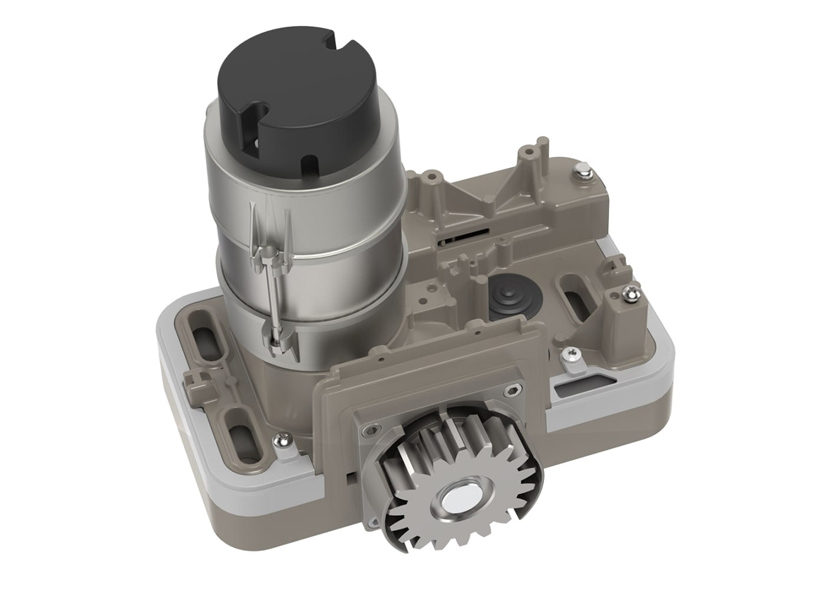

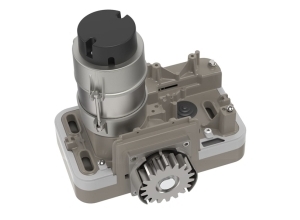

Электродвигатель привода для откатных ворот LIVI 6NET


Электродвигатель для ворот изготовлен максимально качественно с соблюдением всех европейских норм. Все детали двигателя максимально тщательно подогнаны друг к другу. Количество отказов этого элемента стремится к нулю. В нашей практике отказов электродвигателя не происходило.

Надёжный стальной редуктор

Мощный электропривод, это ещё далеко не всё, что отвечает за надёжную работу привода. Очень важно каким образом крутящий момент с двигателя будет передаваться на ворота. Ведь любое слабое звено на этом пути может свести все старания двигателя к нулю. Нередко бывает, что двигатель выдаёт довольно большой крутящий момент, а редуктор передающий усилие на ворота сделан из пластмассы. Надёжность такого электродвигателя для ворот значительно снижается. Ни для одного продавца таких приводов не секрет, что шестерни из пластмассы это самый ходовой товар. После продаж таких приводов, продажи шестерён взлетают. И на них делают отдельный бизнес, ведь стоимость запчастей не такая уж низкая, плюс ко всему омрачается ситуация тем, что некоторое время ворота приходится открывать исключительно руками, да и за выезд ремонтников придётся рассчитаться. Виноватым в случившемся у таких недобросовестных продавцов принято выставлять ни в чём неповинного клиента. А клиенту ничего не остаётся как послушно платить. Причём замена пластмассовой начинки не даёт гарантии, что завтра не произойдёт тоже самое.

Электропривод DEA LIVI 6 NET к счастью не страдает болезнями большинства бюджетных бытовых электроприводов. Производитель не стал экономить на нервах клиентов. Здесь применены надёжные стальные шестерни вместо дешёвых пластмассовых. Все вращающиеся элементы закреплены на подшипниках, а не на пластмассовых втулках, подверженных быстрому износу.


Червячный вал привода ворот



Электродвигатель для ворот передаёт крутящий момент напрямую на стальной "червяк", последний приводит в движение стальную шестерню. Червячный вал вместе с электродвигателем вращается на трёх подшипниках, что делает работу всего узла практически безотказной.




Стальная шестерня

От червячного вала усилие передаётся на стальную ведомую шестерню. Эта шестерня имеет скос зубов, что значительно увеличивает устойчивость к нагрузкам и сокращает шум от работы редуктора. Шестерня через простой и надёжный механизм разблокировки передаёт усилие на мощный вал, вращающийся на двух полноценных подшипниках. Весь редуктор находится в водонепроницаемой области и полностью погружён в низкотемпературную смазку (-40С) Liqui Moly. Смазка не требует замены в течение всего срока службы электропривода. Результат такой простой и надёжной конструкции - "не убиваемая" работа редуктора в самых сложных и суровых условиях. За всё время мы ни разу не видели механических поломок редуктора данного привода.



Что же предлагают в своих бюджетных электроприводах многие наши конкуренты? Да вы не ошиблись на фото выше не деталь от детской заводной машинки. Это один из самых нагруженных элементов редуктора электропривода откатных ворот, который по сути должен двигать большую массу металла в виде ворот. Какой ресурс у этого "игрушечного" привода догадаться не сложно. И всё это при цене зачастую более высокой, чем цена настоящего электропривода DEA LIVI 6 NET со стальным редуктором. Секрет ценообразования прост. Мы поставляем электроприводы напрямую с завода-изготовителя и предлагаем своим клиентам максимально демократичные цены. Многие другие поставщики предлагают вам автоматику, которая прошла уже через несколько перекупщиков, часть из которых находится в другой стране (Россия). Таким образом цена самого дешёвого и низкокачественного товара взлетает до уровня премиального продукта. При том, что гарантийные обязательства по товару, прошедшему несколько стран, оказываются как правило "филькиной грамотой". Покупая автоматику сомнительного качества можете быть уверены, что в случае любой поломки виноватым сделают вас, со словами: это же механические повреждения, вы сильно жали на кнопки пульта, вы пользовались воротами в дождь, в мороз, очень часто, не читали молитву перед запуском ворот и много чего другого.


Редуктор герметично закрыт



Редуктор электропривода LIVI 6 NET герметично закрыт и защищён от попадания влаги внутрь. Благодаря этому нет необходимости в замене смазки и обслуживании редуктора на протяжении всего срока эксплуатации привода.


Стальное зубчатое колесо

Центральный вал электропривода DEA System передаёт усилие на зубчатое колесо, которое зацепляясь с зубчатой рейкой приводит в движение полотно ворот. Как и все остальные шестерни - зубчатое колесо электропривода DEA сделано из стали. Износостойкость такого зубчатого колеса просто колоссальная, даже после 5-7 лет на нём вы не увидите заметной выработки от зубчатой рейки. Этот узел практически вечный. Да в изготовлении такая шестерня в несколько раз дороже, чем отлитая из силумина, ведь чтобы её изготовить нужно выполнить минимум 10 операций, вместо одной при литье, но производитель DEA System на первое место всегда ставит экстремальную надёжность. Выбирая электропривод для ворот настоятельно рекомендуем обратить внимание на этот элемент, ведь силуминовая шестерня изнашивается крайне быстро и требует замены. Проверить материал зубчатого колеса крайне просто - поднесите к нему магнит. Сталь магнитится, а силумин - нет. Выше на фото справа вы можете видеть что бывает с силуминовым зубчатым колесом после совсем недолгой эксплуатации.

Блок (плата) управления

Блок управления

Плата управления электропривода LIVI 6 NET защищена от воздействия внешней среды двумя надёжными кожухами. Снаружи весь привод защищает кожух из прочного ABS пластика, под которым расположен короб платы управления, который не имеет отверстий сверху и сбоку. Для чего применено такое решение? Во-первых двойная защита блока управления защищает плату от конденсата, который из-за перепада температур может возникнуть под внешней крышкой. Во-вторых даже при отсутствии внешней крышки - блок управления надёжно закрыт от попадания капель воды. Если поливать из чайника короб платы управления со снятым внешним кожухом - на плату управления не попадёт ни капли.





Все подключаемые провода в LIVI 6 NET заводятся в привод через резиновые уплотнительные кольца, это предотвращает попадание к блоку управления насекомых, которые при отсутствии такого простого, но очень важного элемента могут устроить большой фейерверк внутри блока управления.





Кроме максимальной надёжности и защищённности, блоки управления DEA максимально просто и удобно настраиваются. Монтажники, которые уже программировали плату управления на Livi 6 NET повторно могут это делать практически с закрытыми глазами. Плата управления установлена таким образом, что достаточно ослабить один винт и плату вместе с коробом можно взять в руки и удобно расположившись выполнить всего лишь два обязательных действия: прописать пульты и настроить ход ворот, чтобы плата управления запомнила требуемую ширину проезда. Эти процедуры настолько просты, что выполнить их без труда сможет второклассник. Нет необходимости стоять в неудобной позе просовывая голову между электроприводом и воротами. Не нужно устраивать возле ворот многочасовые "танцы с бубном", вся процедура программирования привода у непрофессионала займёт не более 5 минут. При желании более тонкой и расширенной настройки LIVI 6 NET, обладающего самым широким функционалом, достаточно обратиться к таблице с подробным описанием каждого параметра на русском языке и настроить работу привода так, как вам нравится. Кроме того, возможна настройка против защиты от взлома с помощью грабберов кода.



Плата управления NET230N, установленная на приводе LIVI 6 NET проста в настройке и обладает самым широким функционалом среди известных производителей автоматики. Если при монтаже вы не хотите уделять своё внимание на настройку множества параметров - вам достаточно выполнить лишь два обязательных действия: "привязать" пульты управления к плате управления и настроить ход ворот (привод запоминает ширину проезда и прилагаемое усилие на каждом участке движения), все остальные параметры по умолчанию запрограммированы на заводе. Действия по настройке платы управления выполняются при помощи всего трёх кнопок: "+", "-", "ОК" и LED дисплея. После программирования обязательных параметров - привод полностью готов к работе. Но если обратиться к инструкции и прочитать её более глубоко, можно настроить множество параметров, работа которых вызывает восторг даже у искушённых клиентов. Среди них есть как привычные: режим калитка, настройка усилия, замедления в крайних положениях ворот, так и множество параметров, которые не всегда встретишь даже у премиальных производителей. Среди таких параметров: автоматическое закрытие после освобождения проезда (фотоэлементов), управление освещением во дворе (по отдельной кнопке пульта или автоматически), открытие электрозамка калитки (с разнообразной логикой работы), светофорное регулирование, в том числе и со встречным разъездом, интеграция в любую систему управления доступом или "умный дом"., режим "тамбура", "безопасное движение", "облегчённая разблокировка" и множество других, все они описываются в инструкции по эксплуатации. Кроме того наши специалисты всегда готовы помочь консультацией по настройке привода LIVI 6  даже под очень специфические задачи, с которыми автоматика других производителей не справляется.

Концевые выключатели


Концевые выключатели


Такие казалось бы незначительные детали как концевые выключатели, которые останавливают работу привода ворот в заданных точках имеют немалое значение для корректной работы ворот, а иногда и для работы в принципе. У многих производителей узел концевых выключателей никак не защищён от воздействия внешней среды и нередки случаи, когда на концевой выключатель банально намерзает лёд и функционирование ворот прекращается. Это особенно неприятно, поскольку происходит зимой в мороз. Клиент, пытаясь выехать за ворота, вынужден  на холоде выяснять причину отказа ворот и пытаться её устранить, при этом оказывается невольным заложником неудачного конструктива электропривода ворот.

Производитель DEA System решил этот вопрос разместив механизм концевых выключателей вертикально и закрыв его сверху выступом корпуса. Эти нехитрые решения способствуют безотказной работе ворот при любой погоде в любое время года.



Концевые положения ворот устанавливаются легко и быстро. Упор концевого выключателя крепится к зубчатой рейке двумя болтами и может быть легко и быстро отрегулирован в случае необходимости.

Консультации по подключению, гарантия и сервис

В комплекте с электроприводом ворот LIVI 6 NET идёт инструкция на русском языке. Для настройки привода и автоматизации ворот требуется выполнить минимум два действия: привязать пульты управления к блоку управления и запрограммировать ход ворот, чтобы блок управления запомнил ширину проезда для корректной работы. Если во время самостоятельного монтажа у вас возникнут вопросы или сложности - наш специалист окажет вам грамотную консультацию по телефону и сделает это абсолютно бесплатно. Мы также осуществляем монтаж и шеф-монтаж автоматики DEA по всей России. С нашей консультацией установка электропривода становится по силам даже неподготовленному человеку.



К каждому проданному электроприводу ворот мы прилагаем гарантийный талон, который должен быть заполнен в момент продажи или монтажа. С этого времени мы гарантируем исправную работу привода в течение 3-х лет. Если за этот период что-то случится с вашим электроприводом - затраты на запасные части и выполнение ремонта будем нести мы. Мы даём один из самых больших гарантийных сроков, поскольку безоговорочно уверены в качестве нашего продукта. Мы имеем собственный склад запчастей для всей линейки предлагаемых приводов. Это позволяет выполнять ремонт, если таковой понадобится, в самые сжатые сроки.



Напряжение питания (В) 230
Потребляемая мощность (Вт) 320
Максимальное тяговое усилие 340
Циклов в час 18
Встроенный конденсатор (мкФ) 8
Рабочая температура (° C) -25 ÷ 50
Тепловая защита двигателя (° C) 140
Скорость открытия(м/мин) 10
Вес с упаковкой (кг) 12
Степень защиты IPX4
